| 一、概述

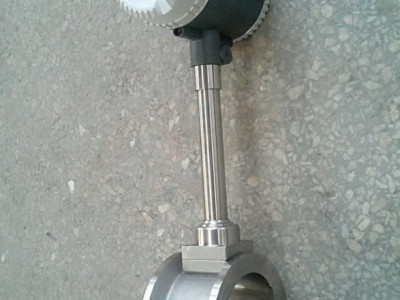

LUGB-90型智能涡街流量计是一种基于卡门涡街原理流体振动式新型流量计，它具有测量范围广、压损小、性能稳定、准确度高和安装、使用方便等优点；广泛应用于封闭工业管道中液体、气体和蒸汽介质体积和质量流量的测量。
二、涡街流量计功能特点及技术参数
1、 测量介质：气体、液体、蒸汽。
2、 双排液晶同时显示累计流量和瞬时流量;
3、 内部锂电池供电,无需外部电源;
4、 微功耗设计,两节+3V锂电池可连续工作一年半以上;
5、 传感器的感应元件不直接与被测介质接触，性能稳定、可靠性高。
6、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
7、范围度宽达10：1~15：1。
8、测量范围：正常工作范围，雷诺数为20，000-7，000，000；输出信号不受液体温度、压力、粘度及组份影响。测量可能范围，雷诺数8，000-7，000，000。
9、精度等级：液体，指示值的±1.0%；气体，指示值的±1.0%；蒸汽，指示值的±1.5%。
10、输出信号：a.OC门脉冲输出; b.电流4-20mA(两线制/三线制)。
11、电源电压：+24VDC(需要信号输出时提供)。
12、介质温度： 普通型a.-40℃～+130℃；b.-10℃～+250℃;
13、工作压力：0-2.5Mpa,法兰夹持连接(注：应用户要求，可提供其它压力等级，需定做)。
14、压力损失：ΔPΔP=1.079*10-6*ρ*v2 (式中：ΔP：压力损失kpa；ρ：被测介质的密度kg/m3;V：被测介质的流速m/s)。
15、壳体材料：碳钢；不锈钢（1Cr18Ni9Ti）。
16、规格（管道内径）20、25、32、40、50、65、80、125、150、200、250、300(大于DN300口径为插入式)。
17、环境温度 -25℃～+55℃；湿度≤85%RH。
18、防爆类型：隔爆型；防爆标志；iaIIcT4。
19、工作状况下流量范围（单位：m3/h），见表 |
